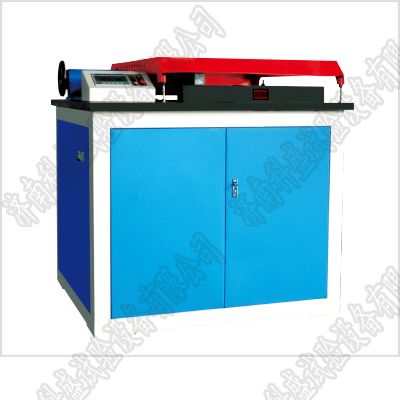

電子式擺錘沖擊試驗機，主機機架采用簡支梁結構，由動力輸出機構、擺錘機構、自動舉擺系統、擺錘揚角限位和鎖錘系統、自動安全銷裝置、剎車系統、安全防護裝置、數據采集系統、砧座可調裝置等組成。擺錘是一個300J擺錘，沖擊刀刃可以根據不同的標準(ASTM)快速更換，也可以對磨損的刀刃現場更換。擺鉤是舉擺時托住擺錘;沖擊時，擺鉤脫開擺錘自由下落，完成沖擊試驗。由減速機、電磁離合器與主軸組成的軸系，通過電磁離合器吸合使減速機輸出軸與主軸連接，通過電機正轉、反轉完成舉擺、放擺動作。防護罩可有效防止斷樣飛濺。底座上有一個水平臺，它是整機測量水平的基準。主軸直接與3600線光電編碼器相連測量擺錘旋轉角度，分辨率為0.1℃。

電子式擺錘沖擊試驗機采用復疊式壓縮機制冷，利用熱平衡原理和循環攪拌，達到對試樣的自動均勻冷卻和恒溫，本設備操作簡單方便，工作效率高，采用單片機技術控制，數顯溫度值， 自動控溫、自動記時、自動報警，操作簡便安全，制冷速度快，容積大，控溫精度高是材料低溫沖擊試驗中理想的試樣冷卻設備。電子式擺錘沖擊試驗機適用于硬質塑料、纖維增強復合材料 、玻璃鋼、陶瓷、石棉、增強尼龍、電絕緣材料等非金屬材料耐沖擊韌性的測定。本試驗機廣泛應用于化工行業、科研單位、大專院校、質量檢測部門，更可做為專業生產單位理想的試驗檢 測設備。

電子式擺錘沖擊試驗機采用機械表盤指針結構，雙層刻度盤清晰讀數，刻度清晰明了，具有精度高，穩定性好，測量范圍寬，操作方便，外形美觀，安全等特點，用于測定金屬材料在動負 荷下抵抗沖擊的性能，從而判斷材料在動負荷作用下的質量狀況，求出材料的沖擊韌性。電子式擺錘沖擊試驗機適用于沖擊韌性值較大的黑色金屬，如測定鋼鐵及其合金材料的沖擊性能試驗 等?？晒┛茖W(xué)研究單位、大專院校、冶金及機械制造廠等部門的材料試驗室用來做金屬材料的沖擊試驗。

任何機器在使用中都難免出現一些故障，那么電子式擺錘沖擊試驗機維護及出現故障如何排除呢?下面我們就來分析一下電子式擺錘沖擊試驗機維護及出現故障的排除方法：

1、非工作狀態下，操縱手柄應處于預備位置，不允許隨便拆卸或更換擺錘的任何零件，以免擺錘力矩及打擊中心位置發生變化。

2、使用電子式擺錘沖擊試驗機時應經常注意鉗口支座、擺錘等是否可靠地緊固住，操縱機構是否失靈或失控，以防止試驗結果失準或發生意外事故。

3、如發覺操縱機構不靈，掛不上擺錘或插銷脫不開時，電子式擺錘沖擊試驗機可將有關零件拆下用煤油清洗并涂以少許潤滑油后，按原位重新裝復。

電子式擺錘沖擊試驗機用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，從而判斷材料在動負荷作用下的質量狀況，符合國標《擺錘式?jīng)_擊試驗機的檢驗》。以上就是關于電子式擺錘沖擊試驗機維護及出現故障的排除方法，同時提醒大家在不知道購買的設備出現故障如何排除時，切不可盲目操作，以防發生危險。
